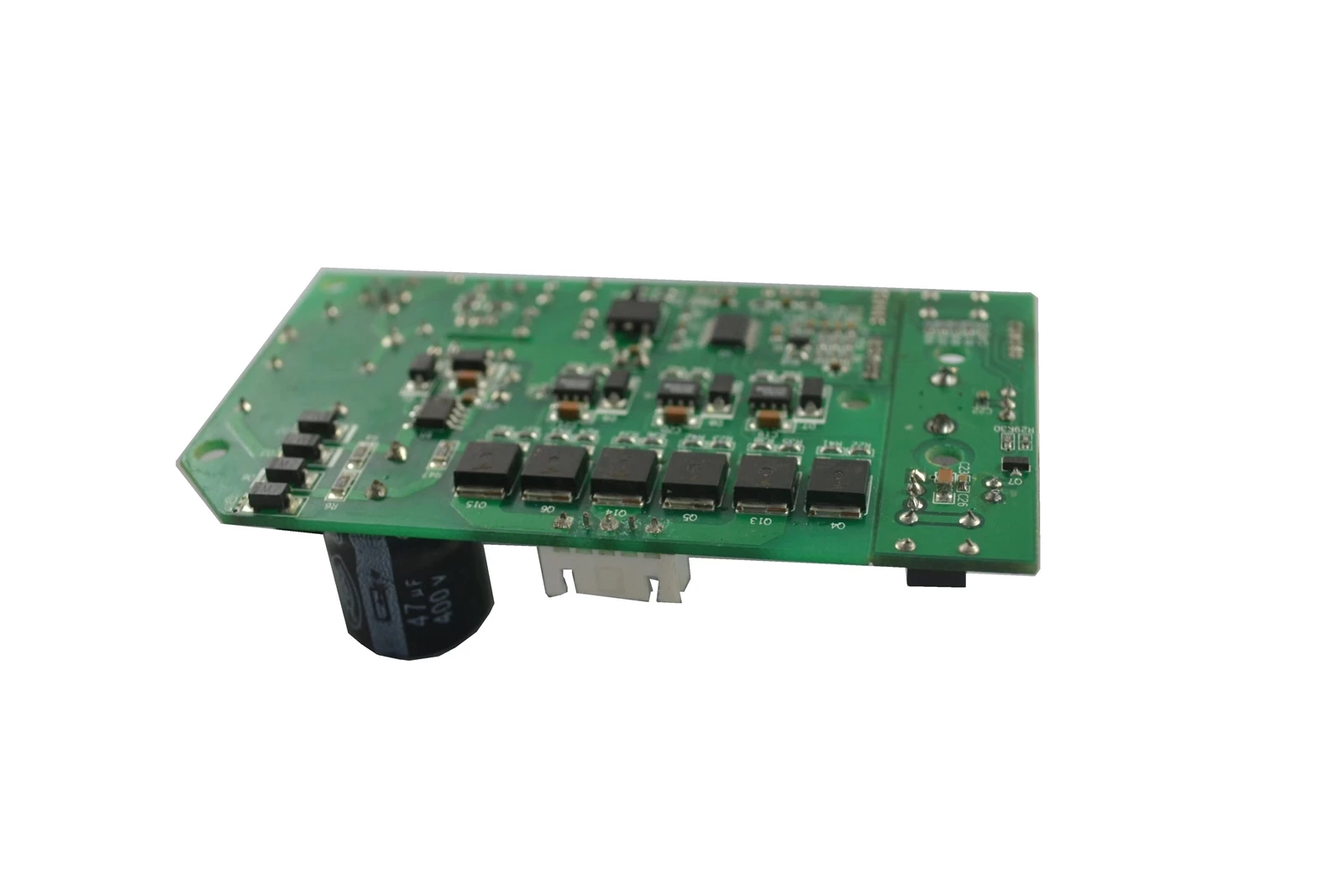

Sistem Pengendalian Penggerak Motor Kursi Roda Listrik

Sistem kendali penggerak motor kursi roda listrik berisi modul-modul berikut:

(1) Modul daya: mengubah tegangan baterai menjadi tegangan yang diperlukan untuk menggerakkan setiap perangkat chip di pengontrol;
(2) Modul kendali utama: menggerakkan otak pengontrol, dan terutama menggunakan unit kendali mikro (MCU) untuk mengumpulkan dan memproses informasi;
(3) Modul komunikasi: berkomunikasi dengan pengontrol eksternal (unit kontrol batang bor), dan menerima sinyal sensor dan mengeluarkan sinyal kontrol;
(4) Modul penggerak: menerima sinyal kontrol MCU dan mewujudkan pergantian elektronik dengan mengendalikan on-off belitan motor dan baterai;
(5) modul perlindungan: mendeteksi arus motor untuk mencegah arus berlebih, dan mendeteksi suhu modul penggerak untuk mencegah suhu tinggi;
(6) Modul lainnya: seperti kontrol pengereman dan deteksi keadaan.











Sistem kendali kursi roda listrik untuk penyandang cacat terutama terdiri dari baterai, joystick, pengontrol utama, motor DC dan modul penggerak, layar LCD, lampu sein, rangkaian pendeteksi tegangan baterai dan sebagainya. Diagram blok sistem ditunjukkan pada Gambar 1. Pergerakan joystick ke segala arah akan menghasilkan dua sinyal tegangan analog dengan polaritas dan amplitudo berbeda, yang akan dihubungkan ke dua ADC presisi tinggi 12-bit untuk konversi simultan setelahnya melewati rangkaian pengkondisian sinyal. Pengontrol utama menghitung dan memproses dua sinyal tegangan analog yang dikumpulkan oleh ADC secara real time sesuai dengan program perencanaan jalur yang ditetapkan, dan mengubahnya menjadi sinyal kontrol penggerak motor, yang masing-masing diberikan ke rangkaian penggerak motor kiri dan kanan dalam arah yang berbeda dan sinyal tegangan penggerak yang berbeda, sehingga kecepatan kemudi dan putaran kedua motor sama atau berbeda, dan persyaratan teknis mengemudi kursi roda untuk bergerak maju, mundur, berbelok dan mode gerak lainnya tercapai. Untuk menjamin keselamatan berkendara, dirancang rangkaian lampu sein dan klakson serta rangkaian pendeteksi tegangan. Pengontrol utama mendeteksi tegangan baterai dan kecepatan mengemudi secara real time, dan menampilkan sisa daya dan kecepatan mengemudi saat ini melalui LCD.





Tentang kami:
1. Sertifikat IATF16949, ISO13485, ISO9001, ISO14001,SA8000 dimiliki
2. Bangunan berukuran 13,000 meter persegi, dengan 22 jalur SMT otomatis, 4 jalur DIP, 4 jalur penyolderan tangan, 3 jalur Perakitan, dan seterusnya.
3. Tim R&D profesional, yang dapat menyediakan desain perangkat keras dan perangkat lunak, tata letak PCB, desain diagram blok, desain struktural, dll



Kami akan memasukkan semua PCBA ke dalam plastik ke dalam kantong elektrostatis dan kemudian memasukkannya ke dalam kotak. Mereka dapat dikirim melalui laut, udara dan darat.







1.Q: Apa MOQ Anda untuk PCBA?

A: Tidak Ada MOQ untuk PCB dan PCBA. Kita bisa melakukan prototipe dan produksi massal juga.

2.Q: Apa karakteristik produk perusahaan Anda?

A: Perusahaan kami telah terlibat dalam industri PCB selama lebih dari 15 tahun, kami memiliki kualitas yang ketat, standar kualitas kami adalah IPC-A-610F, setiap papan akan diperiksa oleh AOI. Kami memastikan pengiriman produk tanpa cacat ke pelanggan .

Tag populer: sistem kontrol penggerak motor kursi roda listrik, Cina, produsen, pabrik, disesuaikan, disipasi panas PCB, PCB untuk elektronik konsumen, PCB Ball Grid Array (BGA), Kontrol Impedansi PCB, Kinerja PCB, PCB multilayer
